Armaturen montieren

Dieser Artikel ist Teil 40 von 49 in der Reihe Fahrende Bierkiste
Armaturen und Lenkervorbau
Armaturen und Lenkervorbau für die fahrende Bierkiste

Die Armaturen, die ich für meine fahrende Bierkiste gekauft habe, habe ich ja schon Anfang des Jahres gezeigt. Jetzt ist endlich der Zeitpunkt gekommen, sie anzubauen. Die Vorgehensweise unterscheidet sich dabei kaum von der Montage an dem Moped, für das sie eigentlich gedacht sind.

Will man die Armaturen an den Lenker schrauben, fallen einem kleine Stifte in den Schaltergehäusen auf. Diese sollen eigentlich in eine entsprechende Bohrung im Lenker greifen und so ein Verdrehen verhindern.

fahrende Bierkiste Armaturen
der Stift stört

Das Anfertigen einer solchen Bohrung ist allerdings relativ schwierig. Außerdem möchte ich mich noch nicht auf eine genaue Position festlegen.
Deshalb entferne ich diese Stifte. Die Klemmwirkung reicht nämlich aus, um ein Verdrehen der Armaturen zu verhindern.
Zum Entfernen nimmt man Feilen oder entsprechende elektrische Werkzeuge.

fahrende Bierkiste Armaturen
der Stift ist entfernt

Nachdem die Stifte entfernt sind, kann man Gas- und Kupplungsgriff anschrauben. Dabei kann schon der Winkel grob eingestellt werden. Beim Montieren des Gasgriffs muss man darauf achten, dass der Griffgummi nicht am Lenkende schleift. Ansonsten stellt sich der Griff nicht richtig zurück.

fahrende Bierkiste Armaturen
Armaturen anschrauben

Als nächstes soll der Gaszug eingehängt werden.

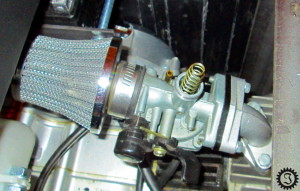

Dazu wird als erstes die Kappe vom Vergaser abgeschraubt. Eine Feder kommt zum Vorschein.

fahrende Bierkiste Armaturen
Deckel vom Vergaser abschrauben

Die Feder und der darunter liegende Rundschieber werden herausgenommen.
Dann kann der Gaszug durch alle eben abgeschraubten Teile gefädelt werden.

fahrende Bierkiste Armaturen
Gaszug einhängen

Ich habe den Gaszug durch die vordere Öffnung der Kiste geführt. So lässt sich die Kiste und der Hilfsrahmen einfach nach oben abnehmen.
Beim Einführen des Gasschiebers in den Vergaser muss der Schlitz in Fahrtrichtung auf der rechten Seite sein.

fahrende Bierkiste Armaturen

Als nächstes ist der Kupplungszug dran.
Dieser wird zuerst am Motor eingehängt.

fahrende Bierkiste Armaturen

Danach kann das andere Ende des Zugs am Kupplungshebel eingehängt werden.

fahrende Bierkiste Armaturen

Jetzt kann noch das Spiel an Gas- und Kupplungsgriff eingestellt werden.
Dazu löst man jeweils die kleine Kontermutter. Durch drehen der langen Einstellmutter verändert sich das Spiel. Wenn die Einstellung stimmt wird die Kontermutter wieder angezogen.

fahrende Bierkiste Armaturen

Zum Schluss habe ich noch den Bremshebel angeschraubt. Allerdings noch ohne Bremsleitung, da ich die noch nicht habe. Auch die Griffgummis fehlen leider noch.

fahrende Bierkiste Armaturen

Die Armaturen meiner fahrenden Bierkiste sind also dran. Dank Lenker und Originalarmaturen passend zum Motor ging alles ganz einfach.
Macht ihr das genauso oder nehmt ihr andere Armaturen? Oder gibt es sogar jemanden unter euch, der ein Lenkrad verbaut? Schreibt mir doch unten in den Kommentaren.

Also bis nächste Woche.
