Tank und Benzinpumpe montieren

Dieser Artikel ist Teil 36 von 49 in der Reihe Fahrende Bierkiste
fahrende Bierkiste Tank montieren
Der Tank für meine fahrende Bierkiste

Wie letzte Woche angekündigt, geht es heute um die Montage des Benzintanks an meine fahrende Bierkiste. Der Tank stammt aus einem Pocketbike und hat ein Volumen von etwa einem Liter. Da der Tank nicht über dem Vergaser befestigt wird, wird auch noch eine Benzinpumpe eingebaut.

Doch als erstes ist der Tank dran. Zur Befestigung möchte ich zwei Gewindestangen verwenden. Für die Spurstangen habe ich eine 8mm Gewindestange verwendet. Davon ist noch einiges übriggeblieben, deshalb will ich diese Größe auch jetzt verwenden. Die Löcher im Tank sind allerdings zu klein und müssen deshalb aufgebohrt werden. Mit einer 9mm Bohrung lassen sich die Gewindestangen gut montieren.

fahrende Bierkiste Tank montieren
nach dem Aufbohren passt die Gewindestange

Der Tank soll hinten rechts in die obere Ecke des Hilfsrahmens. Ich halte also den Tank an die entsprechende Stelle und markiere mit dem Körner den Punkt, an den die Bohrung soll.

fahrende Bierkiste Tank montieren
markieren der ersten Bohrung

Das Bohren geht mit der Handbohrmaschine am einfachsten, wenn man viele Zwischenstufen wählt.

fahrende Bierkiste Tank montieren

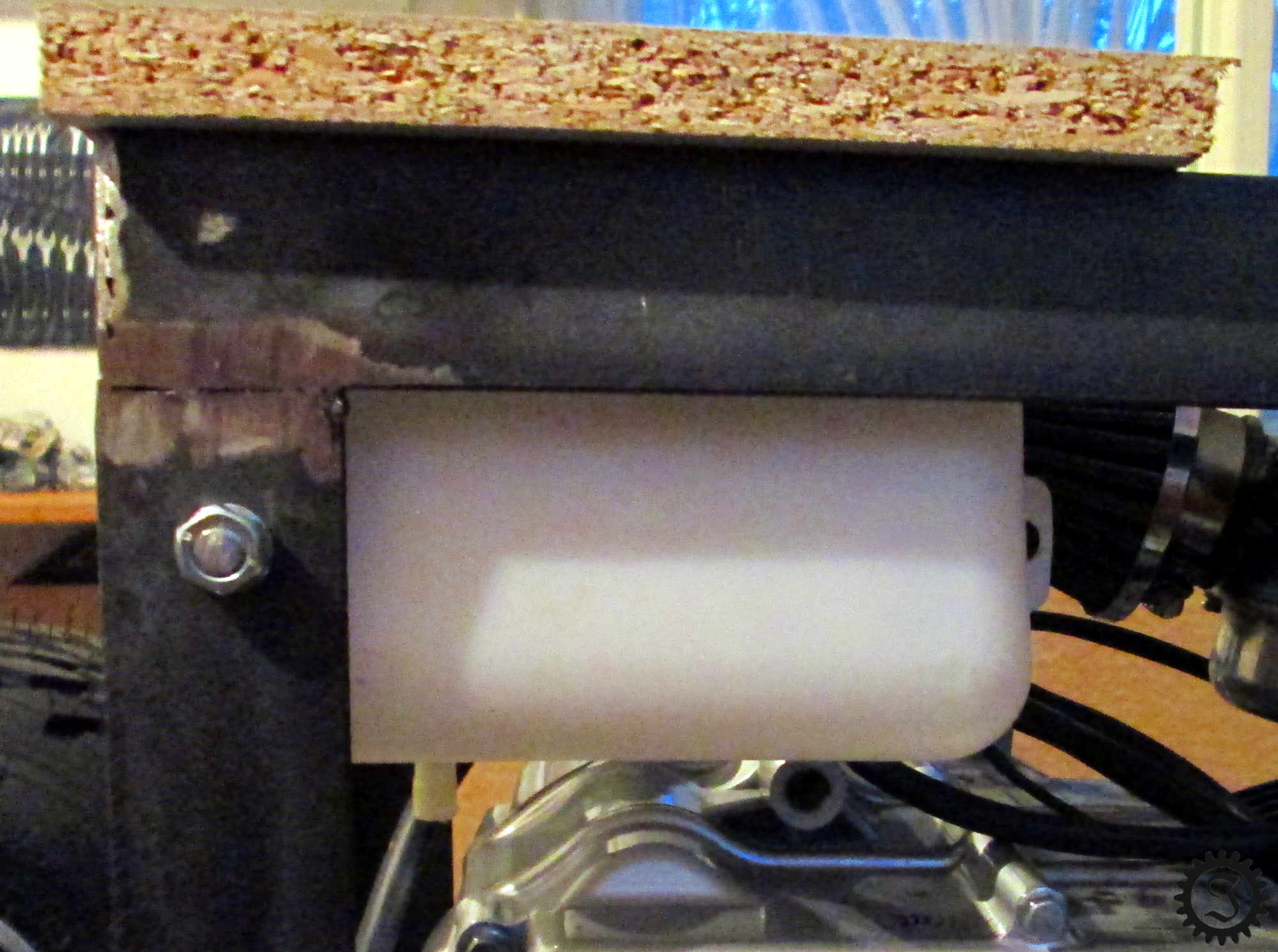

Jetzt kann der Tank schon an einem Ende montiert werden. Auf Höhe der vorderen Bohrung gibt es aber noch keine Möglichkeit zur Befestigung.

fahrende Bierkiste Tank montieren
hinten lässt sich der Tank schon montieren

Dafür wird ein entsprechendes Stück Flachstahl abgelängt und auch gleich an der richtigen Stelle gebohrt. Das Bohren geht in der Ständerbohrmaschine nämlich deutlich einfacher.

fahrende Bierkiste Tank montieren
Flachstahl ablängen und bohren

Dann kann das Blech angeschweißt werden.

fahrende Bierkiste Tank montieren
Blech anschweißen

Für die spätere Montage der Benzinpumpe habe ich auch gleich noch ein kleines Stück Blech angeschweißt.

fahrende Bierkiste Tank montieren
noch ein kleines Stück Blech anschweißen

Die innere Schweißnaht davon muss aber auf jeden Fall abgeschliffen werden, damit die Benzinpumpe bündig aufliegt.

fahrende Bierkiste Tank montieren
Schweißnaht abschleifen

Durch die Befestigungslöcher der Benzinpumpe können dann die richtigen Stellen für die Bohrungen markiert werden.

fahrende Bierkiste Tank montieren
durch die Löcher der Benzinpumpe können die Stellen markiert werden

Nach dem Bohren habe ich noch die Ecken des Halteblechs etwas abgerundet.

fahrende Bierkiste Tank montieren
die Ecken habe ich verrundet

Zum Abschluss wird dann noch die Zugänglichkeit des Tankdeckels verbessert. Dieser ist ja ziemlich knapp am Rahmen oben.

fahrende Bierkiste Tank montieren
der Tankdeckel ist ziemlich nah am Rahmen

Mit einem Zirkel wird der Bogen markiert, der entfernt werden soll. Der Zirkel passt praktischerweise in die Mitte des Tankdeckels.

fahrende Bierkiste Tank montieren
mit dem Zirkel wird der zu entfernende Teil markiert

Mittels Winkelschleifer und Feilen wird dann das markierte Stück entfernt. Jetzt lässt sich der Tankdeckel deutlich besser öffnen.

fahrende Bierkiste Tank montieren
so geht der Deckel viel besser auf

Tank und Benzinpumpe lassen sich bei meiner Konstruktion übrigens am einfachsten Montieren, wenn der Hilfsrahmen abgenommen ist. Dieser wird dann einfach komplett mit allen Anbauteilen am Rahmen angeschraubt.

fahrende Bierkiste Tank montieren
der Hilfsrahmen wird erst angeschraubt, nachdem die anderen Teile dran sind

Nehmt ihr auch einen fertigen Tank vom Pocketbike oder fertigt ihr euch selbst einen?
Falls ihr den gleichen Tank verwenden wollt wie ich, ich habe noch ein paar Tanks übrig, die jetzt zum Verkauf stehen.

Also bis nächste Woche.
