Fahrende Bierkiste – Hinterachse

Dieser Artikel ist Teil 7 von 49 in der Reihe Fahrende Bierkiste
fahrende Bierkiste Rahmen mit Vorderachse
Bisheriger Stand des Fahrwerks für die fahrende Bierkiste

Der Rahmen und die Vorderachse sind konstruiert. Jetzt fehlen noch die Hinterachse und die Räder und das virtuelle Rolling Chassis für die fahrende Bierkiste ist fertig. Bisher sieht das Fahrwerk etwa so aus wie rechts im Bild zu sehen.Den Durchmesser für die Hinterachse habe ich ja schon mit dem Kauf der Lagerblöcke festgelegt. Ich brauche also eine Welle mit 25mm Durchmesser. Daran sollen dann natürlich außen die Räder befestigt werden. Innen muss irgendwie der Antrieb erfolgen und die Bremse soll auch noch auf die Achse.

Radsterne für die Karträder

Wie bereits erwähnt, werde ich Karträder inklusive passender Radsterne für meine fahrende Bierkiste verwenden.
Ich weiß nicht, was sich die Hersteller dieser Teile gedacht haben als sie die Größe der Passfedernuten festgelegt haben. Bei einem Wellendurchmesser von 25mm sollte die Passfeder eigentlich 8mm breit sein. Die Kartteile haben aber nur 6mm. Da ich die Passfedernuten selbst fräsen will kann es mir egal sein, komisch ist es aber trotzdem.

Kettenblatt und Bremsscheibenaufnahme

Das Kettenblatt gab es, wie schon gezeigt, als Fertigteil. Hier jetzt natürlich mit der richtigen Nutbreite. Die Position für die Nut auf der Welle ergibt sich dann aus der Position des Motors.

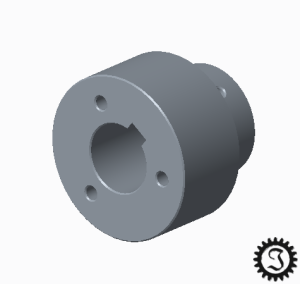

fahrende Bierkiste Bremsscheibenaufnahme CAD
So möchte ich die Aufnahme der Bremsscheibe bauen

Fertige Bremsscheibenaufnahmen für Pocketbike-Bremsscheiben auf 25mm Achsen gibt es leider keine. Deshalb habe ich selbst eine entworfen. Als Vorbild diente das gekaufte Kettenblatt. Die relevanten Maße ergeben sich aus dem Wellendurchmesser und dem Lochkreisdurchmesser der Bremsscheibe.
Jetzt stellt sich allerdings das Problem, dass in die 25mm Bohrung der Bremsscheibenaufnahme eine 8mm Passfedernut gestoßen werden muss. Ich weiß nicht wie das bei euch ist, aber ich habe leider keine Möglichkeit, das selbst zu machen. Für Hinweise wäre ich also sehr Dankbar.

Sollte ich keine Möglichkeit finden, die Nut stoßen zu lassen, muss ich wohl eine Alternative finden. Am einfachsten wäre vermutlich, einen Kart-Radstern als Aufnahme zu verwenden und eine passende Bremsscheibe lasern zu lassen.
Sollte ich mich für diese zweite Variante entscheiden müsste aber die Passfedernut wieder kleiner sein. Ich kann also erst mit dem fräsen anfangen, wenn ich weiß welche Variante ich bauen werde.

Als Position für die Bremsscheibe habe ich bis jetzt einen leichten Versatz von der Mitte nach links angedacht. So sollte rechts genug Platz für den Auspuff sein.

Virtuelles Rolling Chassis

fahrende Bierkiste virtuelles Rolling Chassis
Virtuelles Rolling Chassis meiner fahrenden Bierkiste

Jetzt also noch alles zusammenfügen. Rahmen, Achsschenkel, Lager, Radsterne, Kettenblatt, Bremsscheibe und die dazugehörige Aufnahme und dann noch die Räder dran. Fertig ist das virtuelle Rolling Chassis meiner fahrenden Bierkiste.

Jetzt bleibt nur immer noch das Problem der Passfedernut, beziehungsweise wo ich sie herbekomme. Falls also jemand weiß wer mir so etwas fertigen kann, schreibt doch unten in die Kommentare.
