Rahmen fertig schweißen

Dieser Artikel ist Teil 28 von 49 in der Reihe Fahrende Bierkiste

fahrende Bierkiste Rahmen fertig schweißen

Der Rahmen für die fahrende Bierkiste ist schon fast fertig. Hier zeige ich euch jetzt die letzten Schritte. Die Reihenfolge dabei ist allerdings nicht besonders logisch, sondern einfach so, wie ich es aus zeitlichen Gründen gebaut habe.

Fußrasten

fahrende Bierkiste Rahmen fertig schweißen
Fußraste fixieren

Als erstes habe ich also die Fußrasten angeschweißt. Dazu habe ich die Position abgemessen und die Rohrstücke mit einer Schraubzwinge fixiert. Wenn die Schweißnaht fest genug ist, kann man die Schraubzwinge entfernen, um beim fertig schweißen besser dran zu kommen.

fahrende Bierkiste Rahmen fertig schweißen
nach dem anschweißen sollte man die Festigkeit testen

Nach dem schweißen habe ich die Festigkeit getestet, indem ich auf die Fußraste gesprungen bin. Die erste Naht war wohl nicht so gut, denn die Raste ist nach unten geklappt. Also nochmal nachbessern und jetzt hält es.
Das gleiche natürlich auf der zweiten Seite wiederholen.

Obere Lenkungslagerplatte

fahrende Bierkiste Rahmen fertig schweißen

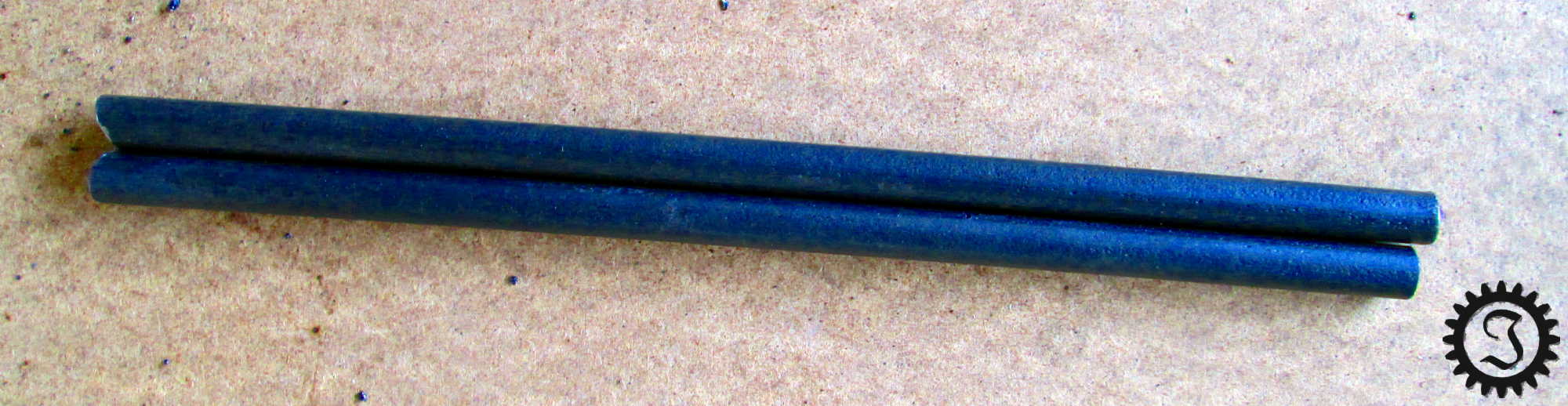

die Stangen haben an einem Ende einen Winkel von 60°

In der Zeichnung war ja schon zu sehen, dass zwei Schrägstreben zur oberen Lenkungslagerplatte führen sollen. Diese zwei Streben werden also am unteren Ende auf einen Winkel von 60° abgeschrägt.

fahrende Bierkiste Rahmen fertig schweißen

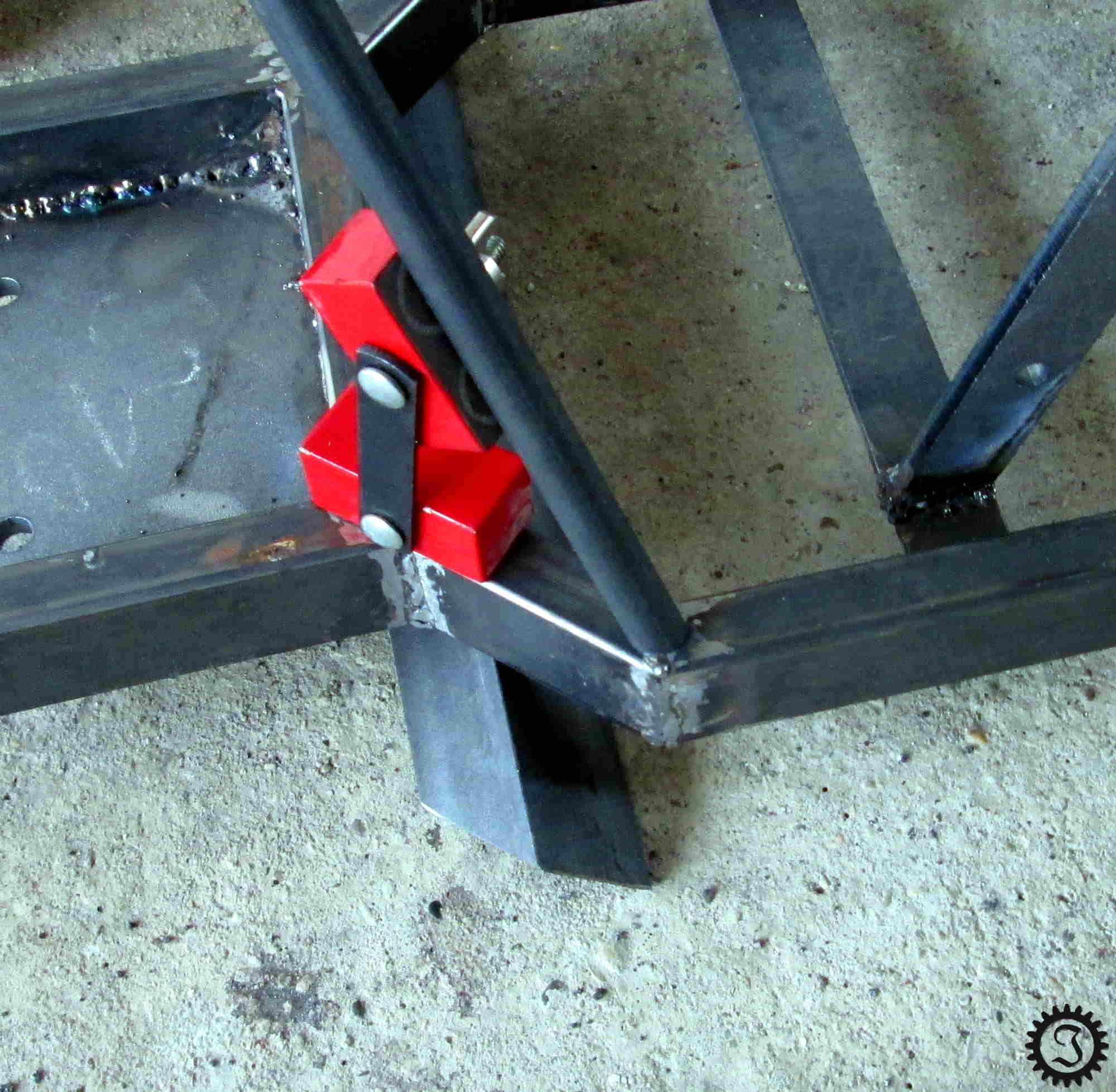

mit dem Schweißwinkel wird die Strebe in Position gehalten

Anschließend können sie auf dem Rahmen positioniert werden. Zur Fixierung habe ich einen einstellbaren Schweißwinkel verwendet. Die Strebe folgt dabei in der Draufsicht dem schrägen Rahmenrohr.

fahrende Bierkiste Rahmen fertig schweißen
die Strebe folgt dem Rahmenrohr

Jetzt einfach anschweißen.
Bei der zweiten Strebe wird analog verfahren.

fahrende Bierkiste Rahmen fertig schweißen
die oberen Enden sind absichtlich etwas zu lang

Die oberen Enden der Streben habe ich bewusst ein klein wenig zu lang gelassen. Diese werden jetzt mit dem Winkelschleifer abgeschruppt.
Dazu muss erst mal die Lenkstangenbaugruppe montiert werden. Das heißt, an die Lenkstange werden unten das Flanschlager und oben das Stehlager geschraubt. An das obere Stehlager wird die Halteplatte montiert. Das ganze wird dann unten an den Rahmen geschraubt.
Wenn man jetzt versucht die Lenkstange gerade zu stellen, sieht man, wo die Schrägstreben noch gekürzt werden müssen.

fahrende Bierkiste Rahmen fertig schweißen
mit Hilfe der Lenkstange wird die ober Lenkungslagerplatte gehalten

Wenn die Lenkstange gerade nach oben steht, kann man die Schrägstreben mit der Lenkungslagerplatte verschweißen.
Danach habe ich für die weiteren Arbeiten die Lenkstangenbaugruppe erst mal wieder entfernt.

Vorderachse

fahrende Bierkiste Rahmen fertig schweißen
der Rahmen wird vorne etwas unterlegt

Als Letztes ist jetzt noch die Vorderachse dran. Dazu kommt der Rahmen ein letztes mal in die Rahmenlehre. Am vorderen Ende wird er allerdings mit zwei 5mm Blechen rechts und links unterlegt. Die Lageraufnahmen an den Seiten stehen nämlich etwas nach unten über, was somit ausgeglichen wird.

fahrende Bierkiste Rahmen fertig schweißen
die Vorderachse wird mit einem Winkel gehalten

Am vorderen Ende habe ich zur Fixierung wieder einen Winkel angebracht.
So kann die Vorderachse noch nach links und rechts verschoben werden, um sie genau in der Mitte auszurichten.

fahrende Bierkiste Rahmen fertig schweißen
unten muss nicht unbedingt verschweißt werden

Jetzt kann die Vorderachse mit dem Rahmen verschweißt werden. Ich habe mich dabei darauf konzentriert, das die Rahmenrohre verbunden werden. Die Schweißnaht zu dem Blech auf der Unterseite ist nur der Vollständigkeit halber.

fahrende Bierkiste Rahmen fertig schweißen
der Achsschenkel muss über den Rahmen gehen

Zum Schluss folgt noch ein letzter Schritt an den Achsschenkeln. Die Anlenkbleche fehlen noch. Die Kante muss natürlich wieder entsprechend bearbeitet werden, sodass das Blech nach dem Schweißen über den Rahmen geht. Wie auf dem Bild zu sehen, habe ich wieder einen einstellbaren Schweißwinkel zur Positionierung verwendet.

Damit ist der Grundrahmen endlich fertig. Als nächstes ist der Hilfsrahmen dran, der in die Bierkiste soll um ihr Stabilität zu verleihen

Also bis nächste Woche.
