fahrende Bierkiste – Auspuff schweißen

Dieser Artikel ist Teil 34 von 49 in der Reihe Fahrende Bierkiste

fahrende Bierkiste Auspuff schweißenWeiter geht’s mit dem Bau des Auspuffs für meine fahrende Bierkiste. Letzte Woche habe ich alle Teile zum Schweißen vorbereitet. Jetzt zeige ich euch, wie ich sie zusammengeschweißt habe.

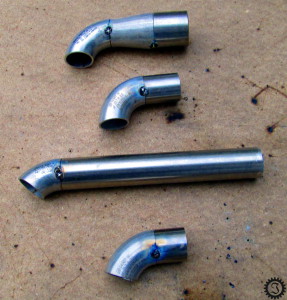

Beim zusammenfügen der einzelnen Bauteile kommt es an vielen Stellen auf die richtige Positionierung der Teile an. Ich habe also damit begonnen zuerst die Teile zusammenzuschweißen, bei denen das nicht der Fall ist. Das heißt in den meisten Fällen einen Bogen mit einem geraden Rohrstück. Dabei habe ich die Teile erst mal nur gepunktet, falls doch noch etwas geändert werden müsste.

fahrende Bierkiste Auspuff schweißen
Bögen an Rohre heften

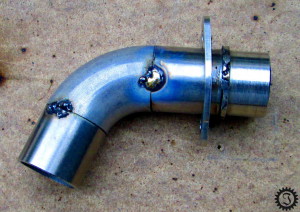

Beim Anschweißen des Bogens am Anschlussstück darf man das Flanschblech nicht vergessen. Das wird zwar nicht angeschweißt, lässt sich aber nach dem Schweißen des Rohrs nicht mehr drüber schieben.

fahrende Bierkiste Auspuff schweißen
Flanschblech nicht vergessen

Jetzt geht es um die richtigen Winkel. Ich beginne von vorne, also am Motor. Das Anschlussstück wird an den Motor geschraubt und im richtigen Winkel ausgerichtet. Gleichzeitig wird das nächste Stück drangehalten und ebenfalls richtig positioniert.

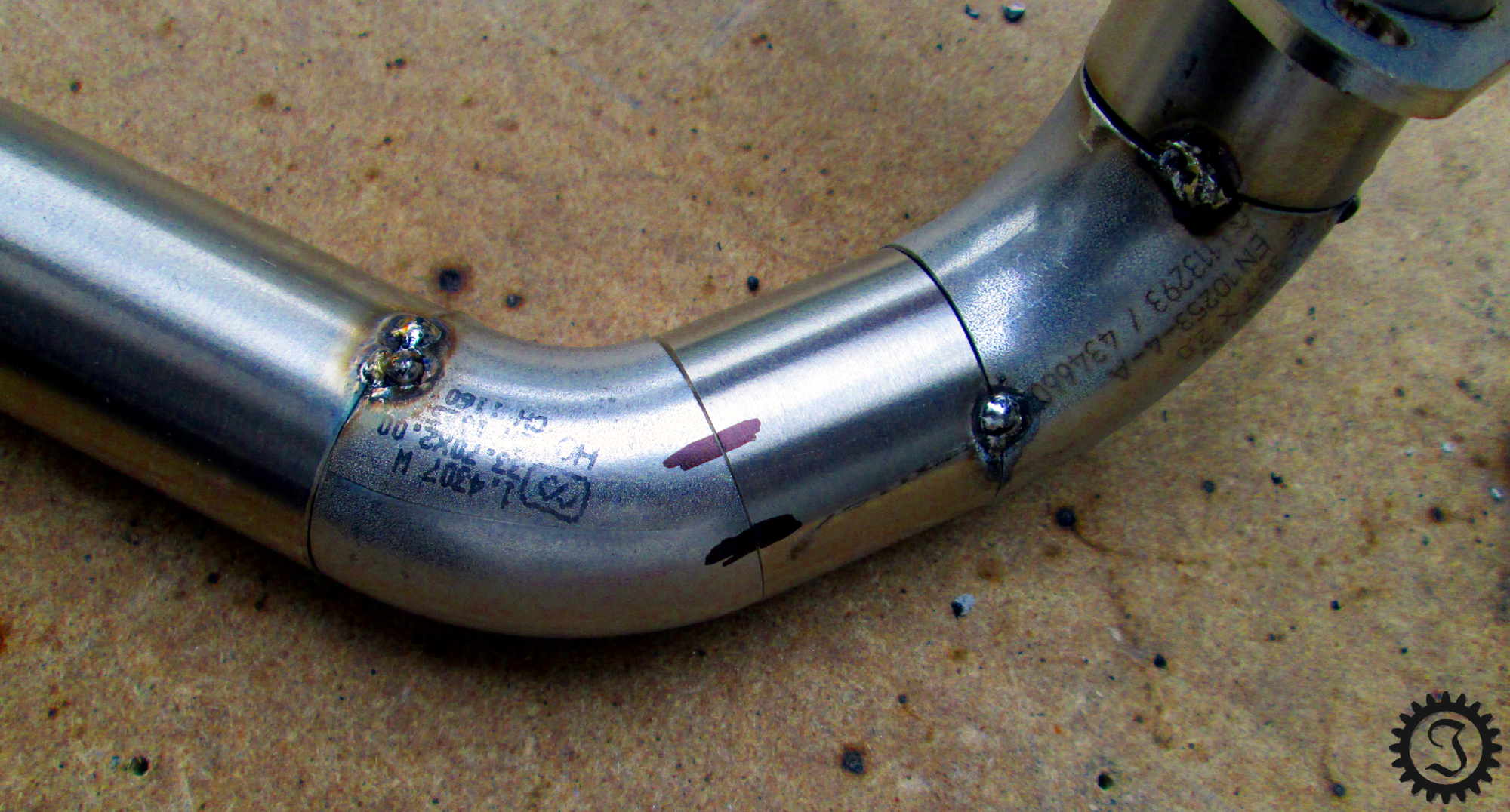

Um mir die Positionierung der Teile zueinander zu merken, habe ich mit einem Filzstift zwei Striche über die Verbindung gemalt. Dadurch weiß ich später, wie die Teile zusammengeschweißt werden müssen.

fahrende Bierkiste Auspuff schweißen
Position markieren

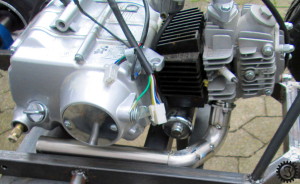

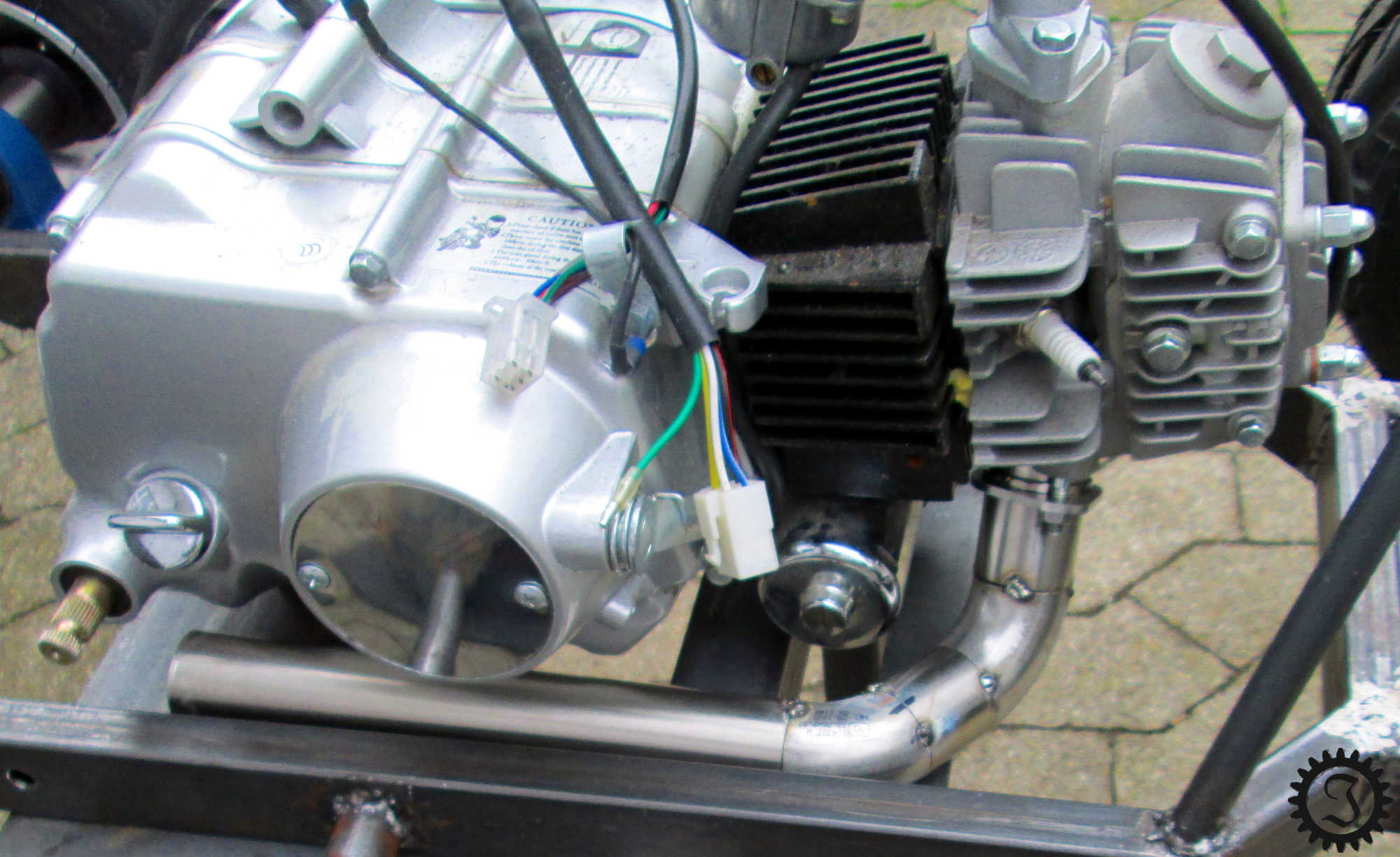

Genau das habe ich dann erst mal getan und das Ergebnis wieder an den Motor angeschraubt.

fahrende Bierkiste Auspuff schweißen
probeweise montieren

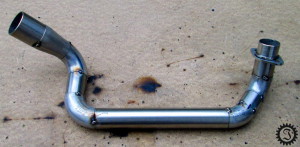

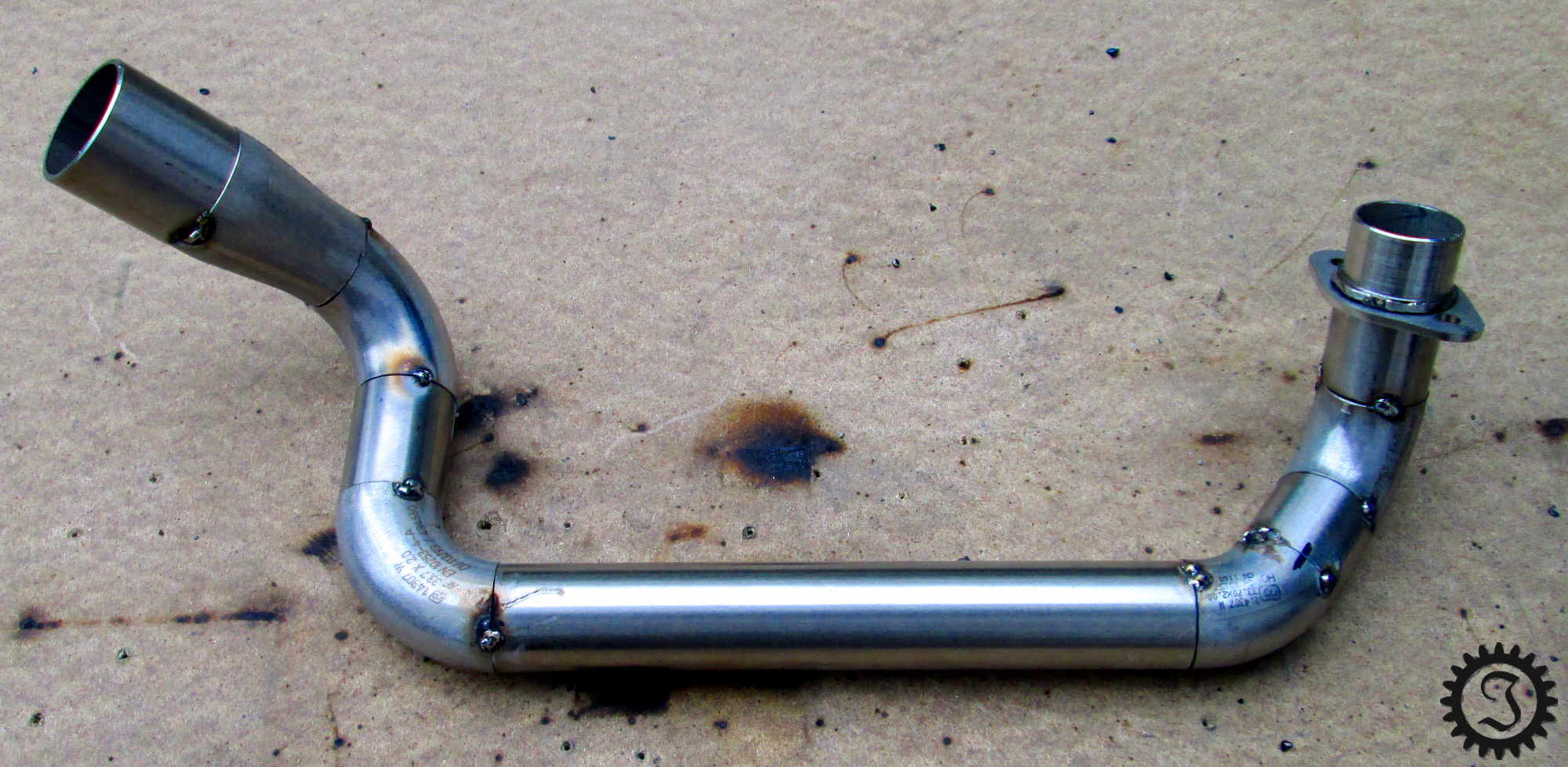

Mit der selben Methode habe ich dann auch die restlichen Stücke positioniert und verschweißt. Das Endstück soll dabei im 45°-Winkel nach oben stehen.

fahrende Bierkiste Auspuff schweißen
restliche Teile anheften

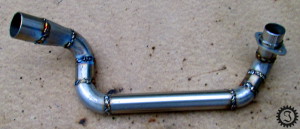

Nachdem alle Teile zusammengeheftet sind kontrolliere ich nochmal ob alles passt. Ist das der Fall können die Nähte fertig geschweißt werden.

fahrende Bierkiste Auspuff schweißen
fertig schweißen

Anschließend nochmal überschleifen und kontrollieren ob alle Nähte dicht sind.

fahrende Bierkiste Auspuff schweißen
zum Schluss überschleifen

Dass der Auspuff so nicht besonders gut aussieht ist mir egal. Zum einen sieht man ihn sowieso fast nicht, zum anderen möchte ich ihn später noch mit Hitzeschutzband umwickeln.

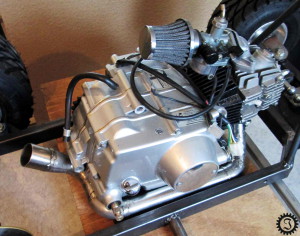

Wenn der Krümmer fertig ist, kann er an den Motor und dieser an den Rahmen geschraubt werden.

fahrende Bierkiste Auspuff schweißen
der Krümmer kann montiert werden

Fertig ist der Auspuffkrümmer. Nächstes Mal kümmere ich mich dann um die Befestigung des Schalldämpfers.

Also bis nächste Woche.
