Eines der einfacheren Teile für die fahrende Bierkiste ist die Lenkstange. Doch selbst diese besteht aus drei Teilen. Ein 20mm Edelstahlrohr, an das oben noch ein Stück einer 30mm Welle eingepresst wird und natürlich das gelaserte Blech zur Übertragung der Lenkkräfte zu den Rädern.

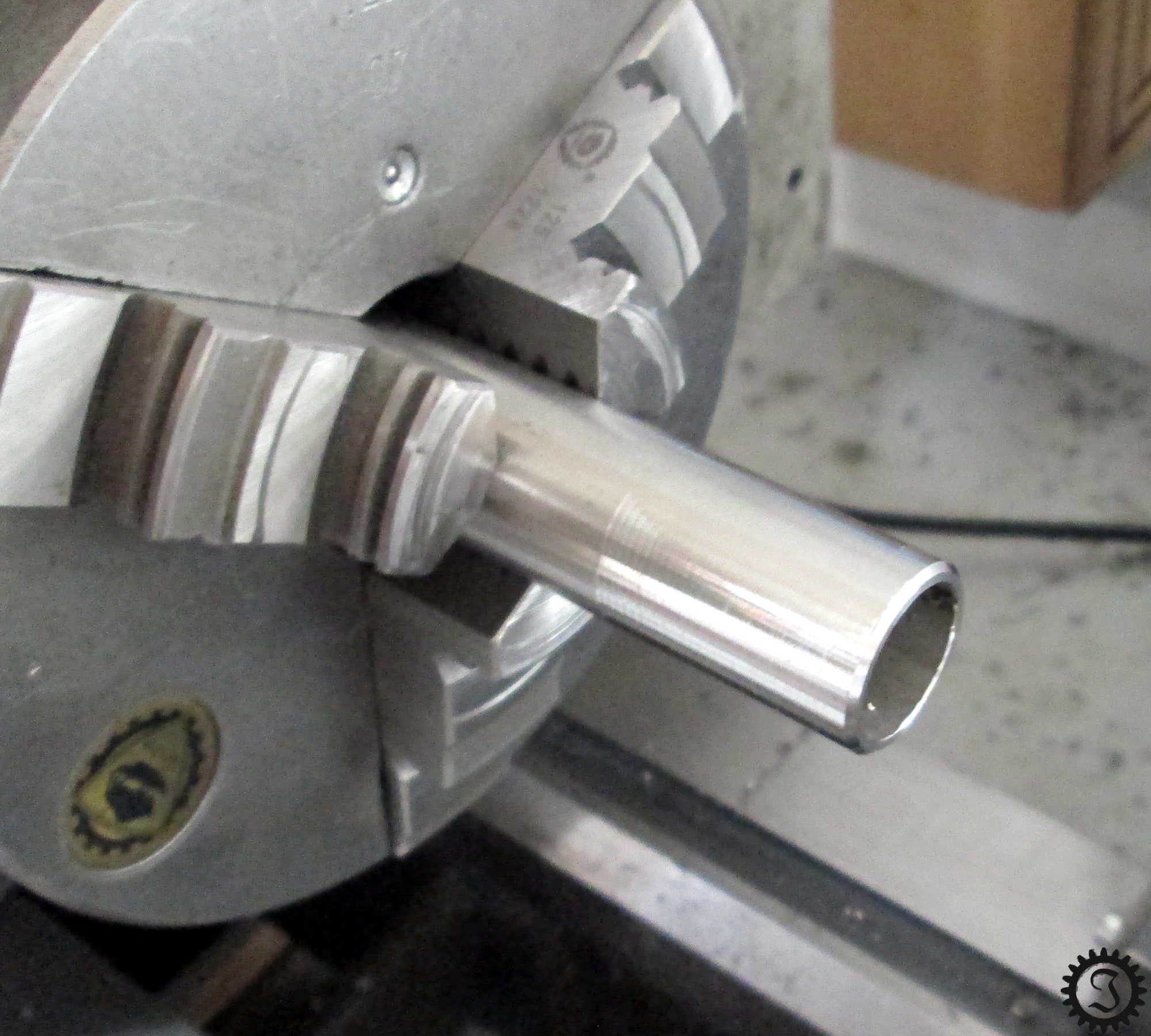

Eigentlich dachte ich, dass das 20mm Rohr nicht bearbeitet werden muss und direkt in das 20mm Flanschlager passt. Allerdings stellte sich heraus, dass die Toleranzen wohl doch nicht ganz passen. Deshalb muss an einem Ende des Rohrs ein klein wenig abgedreht werden. Gerade so viel, dass das Lager leicht aufgeschoben werden kann.
Das obere Ende der Lenkstange wird in einem 30mm Stehlager gelagert und darüber wird der Lenker mittels eines Lenkervorbaus befestigt. Dieser hat einen Innendurchmesser von 28,6mm. Die Welle muss also etwas abgedreht werden.

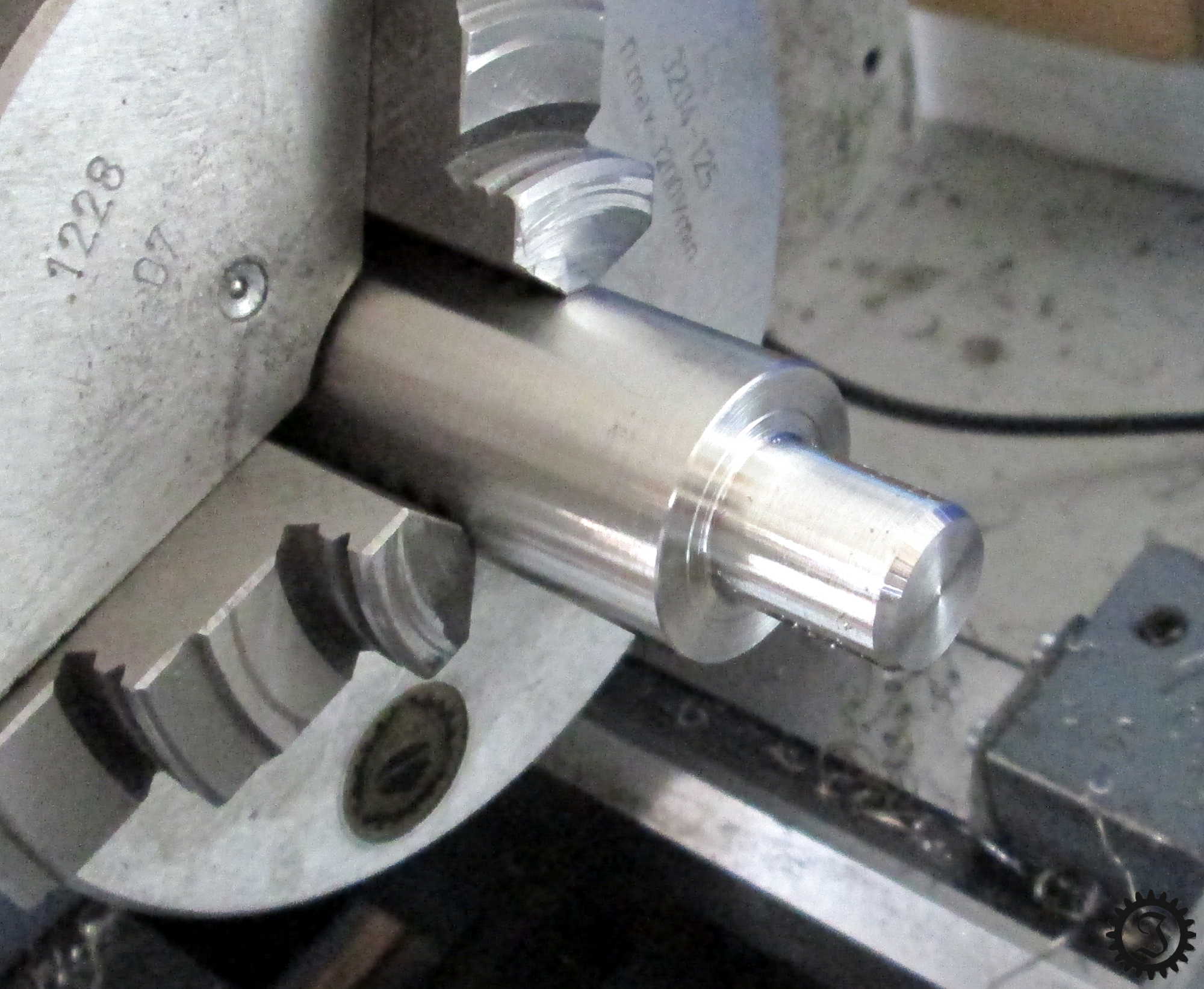

Als erstes jedoch ist der Absatz dran, der in das Lenkrohr gehen soll. Bei einem Außendurchmesser des Rohrs von 20mm und 2mm Wandstärke sollte der Innendurchmesser rechnerisch eigentlich 16mm betragen. Nachmessen hat allerdings ergeben, das der Innendurchmesser etwa 16,3mm beträgt. Der Absatz wird also auf eben diesen Durchmesser gedreht. Für die Länge des Absatzes habe ich 20mm gewählt, das ist aber mehr oder weniger willkürlich.

Wenn der Absatz fertig ist, kann direkt das Rohr aufgepresst werden. Dazu habe ich das Wellenstück in der Drehmaschine gelassen und das Rohr mittels der Zentrierspitze ausgerichtet und dagegen gedrückt.

Jetzt ist das andere Ende dran. Durch den Lenkervorbau ist die Geometrie des Absatzes direkt vorgegeben, 28,6mm Durchmesser auf 50mm Länge.

Als letztes muss noch das gelaserte Blech angebracht werden. Das schöne an gelaserten Teilen ist, das man nichts mehr bearbeiten muss. Auch die Passgenauigkeit war perfekt. Mit leichten Hammerschlägen kann das Blech in der richtigen Höhe von 40mm positioniert werden. Dann kann es einfach angeschweißt werden. Da meine Schweißnähte auch mit den Edelstahlelektroden nicht schön werden, habe ich das Blech nur von unten angeschweißt, wo man die Naht nicht sieht.

Auch das obere Ende der Lenkstange muss noch mit dem Rohr verschweißt werden um Kräfte übertragen zu können.
Fertig ist die Lenkstange für die fahrende Bierkiste. Doch leider ist der Rahmen noch nicht so weit. Damit geht es dann nächstes mal weiter.
Also bis nächste Woche.
